OŠ TK A.5.1. Na kraju prve godine učenja i poučavanja predmeta Tehnička kultura… učenik prepoznaje i opisuje ulogu tehnike i tehnologije u svakodnevnome životu te objašnjava nastanak tehničke tvorevine.
OŠ TK B.5.1. Učenik prepoznaje i odabire materijale, pribor i alate za obradu drva te pravilno i sigurno rukuje njima pod nadzorom.
Međupredmetni ishodi (korelacija):
OŠ BIO A.5.2. Učenik povezuje strukturu živih bića s njihovim funkcijama (građa stabla i drva).
POD B.3.1. Učenik prepoznaje važnost organizacije rada, preciznosti i ekonomičnog trošenja materijala.
ODR A.3.4. Učenik analizira utjecaj ljudskog djelovanja na okoliš (održivo šumarstvo, pošumljavanje i ekološka važnost drva).
Razrada ishoda (Učenik će moći):
Identificirati i opisati građu drva
Razlikovati i klasificirati tehničko drvo (listopadno i vazdazeleno) te najvažnije poluproizvode(furnir, šperploča, panel-ploča, iverica, lesonit).
Pravilno koristiti i analizirati radionički crtež jednostavne tvorevine od drva (npr. model podloška ili privjeska).
Odabrati i pravilno imenovati ručne i strojne alate za obradu drva.
Demonstrirati sigurne postupke ocrtavanja, piljenja i brušenja drva pridržavajući se mjera zaštite na radu u radionici.
3. TIJEK NASTAVNOG SATA
UVODNI DIO (15 minuta)
00 – 05 min | Motivacija (Taktilno-vizualna zagonetka): Učitelj učenicima pokazuje poprečni presjek debla (panj s jasno vidljivim godovima) i komad drvenog poluproizvoda (npr. ivericu ili šperploču). Postavlja pitanje: “Što ova dva predmeta imaju zajedničko, a po čemu se razlikuju?” Učenici uočavaju prirodnu teksturu nasuprot industrijski prerađenoj strukturi.
05 – 12 min | Oluja ideja (Uloga drva): Učenici nabrajaju predmete od drva u svojoj okolini (klupe, olovke, krovne grede, papir). Razgovara se o drvu kao jednom od najstarijih prirodnih i ekološki najprihvatljivijih materijala.
12 – 15 min | Najava teme: Učitelj najavljuje temu: Drvo i obrada drva – od šume i debla do gotove tehničke tvorevine.
GLAVNI DIO (60 minuta)
15 – 25 min | Mini-izlaganje (Od stabla do poluproizvoda): Učitelj pomoću grafičkog prikaza objašnjava građu drva. Naglašava ulogu godova za određivanje starosti i kvalitete drva.
Učitelj objašnjava pretvorbu trupaca u grede, daske, letve te objašnjava pojam poluproizvoda ili ukočenih drvenih ploča, s posebnim naglaskom na šperploču.
25 – 35 min | Analiza tehničke dokumentacije i upute o sigurnosti: Učitelj dijeli radioničke crteže za jednostavan praktični zadatak (npr. izrada drvenog podloška za čaše u obliku geometrijskog lika). Analiziraju se dimenzije, sastavni crtež i tijek rada. Učitelj demonstrira pravilno montiranje pilice na stroj za siguran rad djece (zupci moraju biti okrenuti prema dolje i prema van) i obvezu korištenja zaštitne podloge za piljenje.
35 – 40 min | Formativno vrednovanje (Brza provjera alata): Igra “Pokaži alat”. Učitelj imenuje tehnološku operaciju (npr. “ravnanje rubova”), a učenici moraju rukom pokazati ili podići odgovarajući alat sa stola (npr. turpiju za drvo ili brusni papir za drvo).
40 – 70 min | Praktični rad (Ocrtavanje, piljenje i površinska obrada):
Učenici rade individualno na svojim radnim mjestima.
Faza 1 učenici na komad šperploče 3mm debljine precizno lijepe samoljepljivu foliju sa pozicijama, pazeći na ekonomično trošenje materijala.
Faza 2 (Piljenje): Učenici pridržavaju šperploču i izvode postupa piljenja. Pomoću stroja za siguran rad djece pažljivo izrezuju zadani oblik. Učitelj stalno obilazi radna mjesta i korigira učenike.
Faza 4 (Lijepljenje): Izrezanu tvorevinu učenici obrađuju lijepe ljepilom za drvo i pričvršćuju štipaljkama.
ZAKLJUČNI DIO (15 minuta)
70 – 80 min | Kontrola kvalitete i estetsko vrednovanje: Učenici završavaju brušenje i provjeravaju točnost dimenzija ravnalom. Provode vizualni i taktilni pregled (površina mora biti glatka na dodir). Slijedi odlaganje radova na zajednički stol za ocjenjivanje.
80 – 85 min | Čišćenje radionice (Organizacija rada): Učenici skidaju stege, odlažu strojeve na pripadajuća mjesta. Drvenu piljevinu i prašinu skupljaju ručnim metlicama i lopaticama u kante za otpad.
85 – 90 min | Samovrednovanje i Izlazna kartica.
4. METODE I OBLICI RADA
Metode rada: Demonstracija alata i postupaka, metoda rada na tehničkoj dokumentaciji, praktičan rad (mehanička obrada odvajanjem čestica – piljenje, turpijanje, brušenje), metoda razgovora, analiza gotovog proizvoda.
Oblici rada: Frontalni rad (teorija o drvu i sigurnosti), individualni rad (samostalna obrada šperploče na radnom mjestu).
5. FORMATIVNO VREDNOVANJE UNUTAR AKTIVNOSTI
Tijekom lijepljenja naljepnica: Provjera je li učenik optimalno iskoristio površinu šperploče (ekonomičnost materijala).
Tijekom piljenja: Kontrola napetosti pilice, pravilnog smjera zubaca i sigurnog držanja.
Na kraju sata: Evaluacija gotovog drvenog podloška prema kriterijima preciznosti i glatkoće rubova.
6. KOMPETENCIJE
Činjenična (Znanje): Nabrojati osnovne slojeve u građi debla, definirati šperploču i furnir, prepoznati specifične alate za obradu drva, navesti fizikalna svojstva drva.
Spoznajna (Kognitivna): Objasniti zašto se slojevi furnira u šperploči lijepe unakrsno (pod kutom od 90 stupnjeva), povezati vlažnost drva s pojavom savijanja i pucanja, odabrati odgovarajuću hrapavost brusnog papira za grubu i finu obradu.
Psihomotorička (Vještine): Razviti finu motoriku i koordinaciju pokreta ruku pri radu s modelarskom pilom, primijeniti ujednačen pritisak prilikom turpijanja i brušenja drvenih rubova.
Socijalna (i ekološka): Razviti visoku odgovornost prema očuvanju okoliša kroz spoznaju o dugotrajnosti rasta stabala, poštivati red i disciplinu u radionici kako bi se izbjegle ozljede.
7. PRILAGODBE ZA UČENIKE S TEŠKOĆAMA
Učenici s grafomotoričkim i motoričkim teškoćama: Umjesto tvrđe šperploče, ovi učenici dobivaju mekanu i deblju balza-drvenu pločicu te izrezuju skalpelom, učitelj pomaže cijelo vrijeme rada.
Učenici s teškoćama pažnje i koncentracije (ADHD): Zadatak se dijeli na manje, vremenski strogo ograničene cjeline (npr. “Sada 5 minuta samo ocrtavamo”, “Sada pilimo samo jednu ravnu liniju, pa radimo kratku pauzu”). Učeniku se može dodijeliti uloga pomoćnika pri podjeli brusnog papira kako bi se zadovoljila potreba za kretanjem.
8. AKTIVNOSTI ZA DAROVITE UČENIKE
Zadatak “Modelarski dizajner – Unutarnje izrezivanje”: Daroviti učenici dobivaju napredniji radionički crtež koji osim vanjskih rubova zahtijeva i unutarnje izrezivanje ( izrada otvora). Učenici moraju samostalno upotrijebiti ručno šilo kako bi napravili provrt u drvu, provukli list modelarske pile kroz nju i precizno izrezali unutarnji geometrijski oblik.
9. PROBLEMSKI I ISTRAŽIVAČKI ZADACI
Problem: Stolar je izradio vrata od masivnog, svježe posječenog i vlažnog drva hrasta te ih odmah ugradio na kuću. Nakon nekoliko ljetnih mjeseci, vrata su se toliko iskrivila i “skupila” da se više nisu mogla zatvoriti, a na površini su se pojavile duboke pukotine. Objasni što se dogodilo s drvom s fizikalnog stajališta i kako je stolar mogao spriječiti ovaj problem prije same izrade vrata.
Uputa za rješavanje: Učenici moraju povezati svojstvo higroskopnosti drva (upijanje i otpuštanje vlage) s promjenom dimenzija. Zaključuju da drvo prije obrade mora proći dugotrajan proces prirodnog ili umjetnog sušenja dok ne postigne stabilnu ravnotežnu vlažnost.
10. KRITERIJI VREDNOVANJA (Analitička rubrika)
Kriterij
Odličan (5)
Dobar (3)
Nedovoljan (1)
Urednost ocrtavanja i mjerenja
Crteži su na šperploču preneseni točno i uredno; dimenzije u potpunosti odgovaraju nacrtu ,materijal je maksimalno ušteđen.
Ocrtavanje ima manjih odstupanja; crte su na nekim mjestima predebele ili dvostruke, ali oblik je prepoznatljiv.
Ocrtavanje je izvedeno neuredno, prostoručno bez ravnala; dimenzije potpuno promašene; materijal nepotrebno upropašten.
Kvaliteta piljenja i obrade rubova
Rez je izveden ravno i precizno po ocrtanoj liniji; rubovi su savršeno glatki.
Rez je uglavnom točan, ali ima manjih nepravilnosti od pile; rubovi su djelomično izbrušeni, na nekim mjestima još hrapavi.
Rez dosta odstupa od linije; rubovi su potpuno neravni, popucali i oštri; turpija i brusni papir nisu upotrijebljeni.
Zaštita na radu i organizacija
Pravilno i sigurno drži alat; ruka je uvijek na sigurnom; radno mjesto je nakon rada očišćeno metlicom bez dizanja prašine.
Alat koristi uglavnom pravilno, ali ga učitelj mora opomenuti zbog nepravilnog položaja tijela ili brzine piljenja.
Grubo krši sigurnosna pravila; drži ruku direktno ispred oštrice pile; puše u piljevinu i diže prašinu; ostavlja nered.
11. PROJEKTNI ZADATAK: “Uradi sam: Drveni stalak za mobitel/tablet”
Opis scenarija: Učenici postaju samostalni dizajneri praktičnih predmeta za kućanstvo. Tijekom sljedeća dva tjedna, koristeći stečeno znanje o šperploči i stroju za siguran rad djece moraju izraditi funkcionalni stalak za mobitel od drva.
Aktivnosti:
Nacrtati originalnu idejnu skicu stalka (sastavljenog od dva spojna dijela koji se utiču jedan u drugi – utor).
Izraditi jednostavnu operacijsku listu.
U suradnji s učiteljem, izrezati i izbrusiti dijelove od šperploče.
Po želji, površinu zaštititi ekološkim premazom na bazi pčelinjeg voska ili oslikati akrilnim bojama.
Vremenski okvir: 2 tjedna.
Rezultat: Gotov i funkcionalan stalak za mobitel spreman za demonstraciju u razredu.
12. RADNI LISTIĆ: DRVO I OBRADA DRVA
Ime i prezime: ______________________ Razred: 5.___ Datum: __________
Zadatak 1: Prepoznaj i upiši nazive osnovnih dijelova makroskopske građe drva na poprečnom presjeku debla (ponuđeni pojmovi: KORA, GODOVI, SRŽ):
Vanjski omotač koji štiti stablo od hladnoće i oštećenja: _____________________
Koncentrični krugovi na temelju kojih brojimo starost stabla: _____________________
Središnji, najstariji i najtvrđi dio debla: _____________________
Zadatak 2: Zaokruži TOČNO (T) ili NETOČNO (N):
Šperploča se izrađuje lijepljenjem neparnog broja slojeva furnira čija se vlakna križaju pod kutom 90 stupnjeva T / N
Prilikom montiranja pilice, zupci pile moraju biti okrenuti prema gore. T / N
Drvo lakše i brže pilimo ako jače i grublje pritišćemo pilu prema naprijed. T / N
Zadatak 3: Dopuni rečenicu: Za fino i završno zaglađivanje površine drva u radionici koristimo alat koji se zove _____________________.
13. IZLAZNA KARTICA
Napiši glavno pravilo o tome gdje se mora nalaziti tvoja ruka koja drži šperploču dok piliš modelarskom pilom: __________________________________________________
Kako si se danas osjećao/la u ulozii mladog stolara u radionici? (Zaokruži ili obojaj jedan emotikon):
Sve sam samostalno izrezao/la, rubovi mog rada su glatki i točni!
Bilo je u redu, ali sam se umorio/la.
Pucala mi je pilica i nisam stigao/la izbrusiti rubove do kraja.
14. PRIJEDLOZI KVIZOVA I DIGITALNIH ALATA
Alat:Wordwall. Kreiranje interaktivne igre “Anram” (Anagram) pod nazivom “Alati za obradu drva 5. razred”. Učenici moraju preslagivanjem slova dobiti točne nazive alata (MODELARSKA PILICA, TURPIJA, STEGA, RAVNALO).
Alat:Quizizz. Kviz s 10 situacijskih i slikovnih pitanja o vrstama drvenih ploča (šperploča, iverica, lesonit) i prepoznavanju ispravnih/neispravnih položaja tijela pri piljenju radi provjere usvojenosti mjera zaštite na radu.
Kao što se u svakodnevnom životu ljudi sporazumijevaju riječima, pismom i različitim jezicima, tako se u tehnici, industriji i obrtništvu koristi jedan poseban, univerzalan jezik – tehnički crtež. Bez obzira na to radi li se o nacrtu za pametno kućno brojilo, elektroinstalaciju, automobilski motor ili običan vijak, tehnički crtež mora biti potpuno jasan svakom stručnjaku na svijetu. Ovaj stručni članak detaljno i na jednostavan način objašnjava kako dijelimo tehničke crteže prema njihovoj namjeni te kako pomoću metode presjeka uspješno “zavirujemo” u skrivenu unutrašnjost složenih tehničkih tvorevina.
1. Uvod: Zašto nam je u tehničkim crtežima potreban strogi jezik?
Kada bismo nekome pokušali samo riječima opisati kako izgleda unutrašnjost nekog kompliciranog stroja, vrlo brzo bismo naišli na nerazumijevanje. Čak nam ni obična umjetnička slika ili fotografija ne mogu puno pomoći. Umjetnik crta predmet onako kako ga vidi iz svoje perspektive, unoseći sjene i slobodnu procjenu, dok fotografija prikazuje samo vanjsku površinu i ne nudi informacije o točnim dimenzijama, vrsti materijala niti o tome kako su unutarnji dijelovi povezani.
Zbog toga koristimo tehnički crtež. To je dokument koji točno, jasno i prema strogo utvrđenim pravilima prikazuje neki tehnički predmet, sklop ili građevinu. Ta pravila nazivamo standardima ili normama (kao što su međunarodni ISO i naši HRN standardi). Ova stroga pravila osiguravaju da crtež koji je nacrtan u Hrvatskoj može bez ikakvih problema pročitati i po njemu proizvesti dio radnik u bilo kojem drugom dijelu svijeta.
2. Podjela tehničkih crteža prema namjeni
U inženjerskoj praksi, industriji i školskim radionicama crteže najčešće dijelimo prema tome u kojoj se fazi razvoja nekog proizvoda koriste i koji im je glavni zadatak:
A. Skica – Prva ideja
Skica je crtež koji se radi brzo, slobodnom rukom, odnosno bez korištenja ravnala, trokuta ili šestara. Ona najčešće nastaje na terenu, u razgovoru s klijentom ili u trenutku kada inženjer dobije prvu ideju za novi proizvod. Iako se crta “odoka”, dobra skica mora biti uredna, prikazana u dobrim omjerima i mora sadržavati sve važne podatke i okvirne mjere (kote) kako bi se na temelju nje kasnije mogao izraditi pravi, precizni crtež.
B. Sastavni crtež
Ovaj crtež prikazuje gotov uređaj, stroj ili sklop u njegovoj cjelini, sa svim njegovim dijelovima koji su sastavljeni i spremni za rad. Na njemu se točno vidi kako ti dijelovi međusobno surađuju, koji su razmaci među njima i kako se sklapaju u jednu cjelinu.
Uz svaki sastavni crtež obavezno dolazi sastavnica. To je tablica smještena na crtežu u kojoj su popisani svi ugrađeni dijelovi, označeni brojevima (pozicijama). U njoj jasno piše naziv svakog pojedinog dijela, od kojeg je materijala napravljen (npr. čelik, plastika, drvo) i koliko je komada potrebno za slaganje jednog sklopa.
C. Detaljni (radionički) crtež – Upute za izradu
Za razliku od sastavnog crteža, detaljni crtež prikazuje samo jedan jedini dio izvučen iz cijelog sklopa. Ako neki stroj ima deset različitih dijelova, bit će potrebno napraviti deset detaljnih crteža – za svaki dio posebno. Na njemu su ucrtane apsolutno sve moguće mjere do u milimetar (dužine, polumjeri, kutovi), oznake hrapavosti površine i točne tolerancije (dopuštena odstupanja u veličini). Po ovom crtežu majstor u radionici izravno izrađuje taj predmet na strojevima.
D. Sheme – Pojednostavljeni prikazi pomoću simbola
Sheme su posebna vrsta tehničkih crteža u kojima se predmeti ne crtaju onako kako stvarno izgledaju u prostoru, već se prikazuju pomoću unaprijed dogovorenih grafičkih simbola. Najbolji primjeri za to su elektrotehničke sheme strujnih krugova u kući (gdje se žarulja prikazuje kao kružić s križićem, a sklopka kao prekinuta crta) ili sheme cijevi za grijanje. One služe za brzo shvaćanje logike rada nekog sustava.
3. Tehnika presjeka: Kako vidjeti nevidljivo?
Kada složene predmete crtamo s vanjske strane u pravokutnim projekcijama (nacrt, tlocrt, bokocrt), njihove unutarnje, skrivene oblike i rupe moramo prikazivati isprekidanim crtama. Međutim, ako je predmet iznutra vrlo kompliciran – primjerice, ako unutar sebe ima složene kanale za hlađenje, navoje ili pregrade – crtež bi postao pretrpan gustim isprekidanim linijama i postao bih potpuno nečitljiv za proizvodnju.
Tu na scenu stupa jedna od najvažnijih metoda u politehnici: tehnički presjek.
Princip zamišljene ravnine rezanja
Da bismo lakše razumjeli ovaj koncept, zamislimo da neki složeni predmet (primjerice kućište ventila vodomjera ili unutrašnjost kućne slavine) doslovno prerežemo ravnom pilom po njegovoj sredini. Prednji dio koji nam smeta jednostavno maknemo sa strane, a onaj stražnji dio koji je ostao nacrtamo gledajući izravno u njegovu prerezanu unutrašnjost.
Izuzetno je važno naglasiti: predmet se u stvarnosti ne oštećuje niti reže! To je isključivo zamišljeni rez u glavi tehničkog crtača s ciljem da se sakriveni unutarnji detalji prikažu punim linijama, čineći nacrt jasnim i jednostavnim za čitanje.
Stroga pravila označavanja presjeka
Kako ne bi došlo do zabune i kako bi svi odmah znali da gledaju u prerezani model, u tehničkom crtanju vrijede jasna pravila:
Šrafura (šrafiranje): Sva mjesta na kojima je zamišljena pila prošla kroz puni, čvrsti materijal moraju se označiti šrafurom – tankim, paralelnim kosim crtama koje se u pravilu crtaju pod kutom od 45 stupnjeva u odnosu na glavne linije predmeta. Gustoća tih crta ovisi o veličini samog crteža.
Prazni prostori se ne šrafiraju: Ako je zamišljena ravnina rezanja prošla kroz prazan prostor (zrak, unutarnje šupljine, rupe za vijke ili kanale za protok vode), ta mjesta ostaju potpuno bijela, čista i bez kosih crta.
Linija i oznaka reza: Na onom pogledu gdje predmet nije prerezan, posebnom crtom “crta-točka-crta” (koja je na krajevima podebljana) označava se točno mjesto kuda prolazi zamišljena pila. Na samim krajevima te linije postavljaju se strelice koje pokazuju smjer iz kojeg gledamo u presjek, uz koje se pišu velika tiskana slova (npr. A – A), što definira naziv tog presjeka.
4. Zaključak: Od klasične olovke do računalnog inženjerstva (CAD)
U današnje vrijeme tehnologija je korjenito promijenila način na koji stvaramo tehničke crteže. Klasične crtaće daske, setovi tehničkih olovaka, plastične šablone za slova i šestari gotovo su u potpunosti zamijenjeni modernim računalnim CAD sustavima (Computer-Aided Design). Inženjeri danas u specijaliziranim programima stvaraju potpune trodimenzionalne (3D) modele predmeta na ekranu, iz kojih računalo kasnije automatski stvara precizne 2D tehničke crteže i presjeke u samo nekoliko klikova.
Međutim, bez obzira na to crta li se nacrt olovkom na papiru ili se stvara na naprednom računalnom ekranu, temeljna pravila o vrstama crteža, standardnim mjerama, kotiranju i tehničkim presjecima ostala su potpuno ista. Učenje i poznavanje ovih osnova tehničke pismenosti razvija naše prostorno zapažanje, preciznost i logičko razmišljanje. To je osnovna pismenost 21. stoljeća za svakoga tko želi stvarati, popravljati ili razumjeti tehnologiju i uređaje koji nas svakodnevno okružuju.
STRUČNI SURADNIK / STRUČNI SURADNICI: Osobe koje stalno/povremeno pružaju potporu u nastavi (npr. pomoćnik u nastavi, stručni komunikacijski posrednik, stručni tim)
INICIJALNA PROCJENA
Jaka strana učenika jest interes za računala, digitalne uređaje i sadržaje povezane s informacijsko-komunikacijskom tehnologijom. Učenik lakše usvaja sadržaje uz praktične primjere, demonstraciju i ponavljanje. Teškoće se očituju u pamćenju većeg broja novih pojmova i povezivanju složenijih sadržaja.
OSOBITOSTI ŠKOLSKOG UČENJA
Učenik:
sluša sugovornika i uključuje se u razgovor
pokazuje interes za rad na računalu
uz podršku nastavnika iskazuje stečeno znanje
prihvaća suradničke oblike rada
otežano pamti veće količine podataka
zaključuje uz pomoć nastavnika
uspijeva usvojiti najvažnije sadržaje
organizira učenje uz pomoć nastavnika
bolje uči uz slike, prikaze i konkretne primjere
ODGOJNO-OBRAZOVNE POTREBE UČENIKA
Postoji potreba:
za slikovnom podrškom i demonstracijom
za češćim ponavljanjem ključnih pojmova
za kratkim i jasnim uputama
za povezivanjem sadržaja sa svakodnevnim iskustvom
za radom prema modelu
za dodatnim objašnjenjima
za pozitivnim poticanjem i ohrabrivanjem
za provjerom razumijevanja tijekom rada
za smanjenim opsegom sadržaja za pamćenje
PRIPREMA ZA NASTAVNI SAT
Nastavni predmet: Tehnička kultura
Razred: 5.
Nastavna cjelina/tema: INFORMACIJE I DIGITALNA TEHNOLOGIJA
Nastavna jedinica: Digitalni svijet i računalo (ponavljanje)
Cilj i ishodi nastavne jedinice:
C.8.1. Učenik objašnjava primjenu informacijskih i komunikacijskih tehnologija u svakodnevnom životu.
Učenik:
prepoznaje osnovne dijelove računala
razlikuje ulazne i izlazne uređaje
navodi primjere digitalnih uređaja
objašnjava osnovnu namjenu računala
primjenjuje stečena znanja kroz ponavljanje i rješavanje zadataka
Oblik rada:
frontalni rad
individualni rad
Tip sata:
ponavljanje i uvježbavanje
Nastavne metode:
metoda razgovora
metoda demonstracije
metoda promatranja
metoda pisanja
metoda praktičnog rada
SPECIFIČNI POSTUPCI RADA
učenika smjestiti bliže nastavniku
koristiti kratke i jednostavne rečenice
sadržaje prikazivati slikama i primjerima
često postavljati pitanja za provjeru razumijevanja
omogućiti rad prema modelu
koristiti sažetke i podsjetnike
zadatke podijeliti u manje korake
pružati stalnu pozitivnu povratnu informaciju
omogućiti dodatno vrijeme za rad
PRILAGODBA MATERIJALA ZA UČENJE I ISPITNIH MATERIJALA
koristiti slike dijelova računala
istaknuti ključne pojmove
koristiti kratke rečenice
organizirati sadržaj u natuknicama
omogućiti zaokruživanje odgovora
smanjiti broj zadataka
usmjeriti učenika na najvažnije sadržaje
NASTAVNA SREDSTVA I POMAGALA
pametna ploča
računalo
projektor
slike računalnih dijelova
individualizirani radni list
udžbenik
bilježnica
PLAN PLOČE
DIGITALNI SVIJET I RAČUNALO
Računalo:
obrađuje podatke
omogućuje učenje i komunikaciju
Ulazni uređaji:
tipkovnica
miš
mikrofon
Izlazni uređaji:
monitor
pisač
zvučnici
Digitalni uređaji:
računalo
tablet
pametni telefon
NASTAVNI LIST
Zaokruži ulazne uređaje:
tipkovnica monitor miš zvučnik mikrofon
2. Zaokruži IZLAZNE uređaje.
monitor
tipkovnica
pisač
miš
zvučnici
Spoji uređaj s odgovarajućom skupinom.
TIPKOVNICA ○ ulazni uređaji
MONITOR ○ izlazni uređaji
MIŠ ○
PISAČ ○
4. Dopuni rečenicu.
Računalo služi za _________________________________
Svaki put kada pritisnemo prekidač na zidu ili uključimo punjač za mobitel u utičnicu, pokrećemo zatvoreni strujni krug u svom domu. Iako nam je električna energija u kućanstvu postala sasvim prirodna stvar, iza zidova se skriva čitav sustav žica, osigurača i zaštitnih uređaja. Ovaj stručni članak na jednostavan način objašnjava kako su organizirani strujni krugovi u modernoj kućnoj instalaciji, čemu služe pojedine žice u kabelima i kako nas tehnologija štiti od strujnog udara i požara.

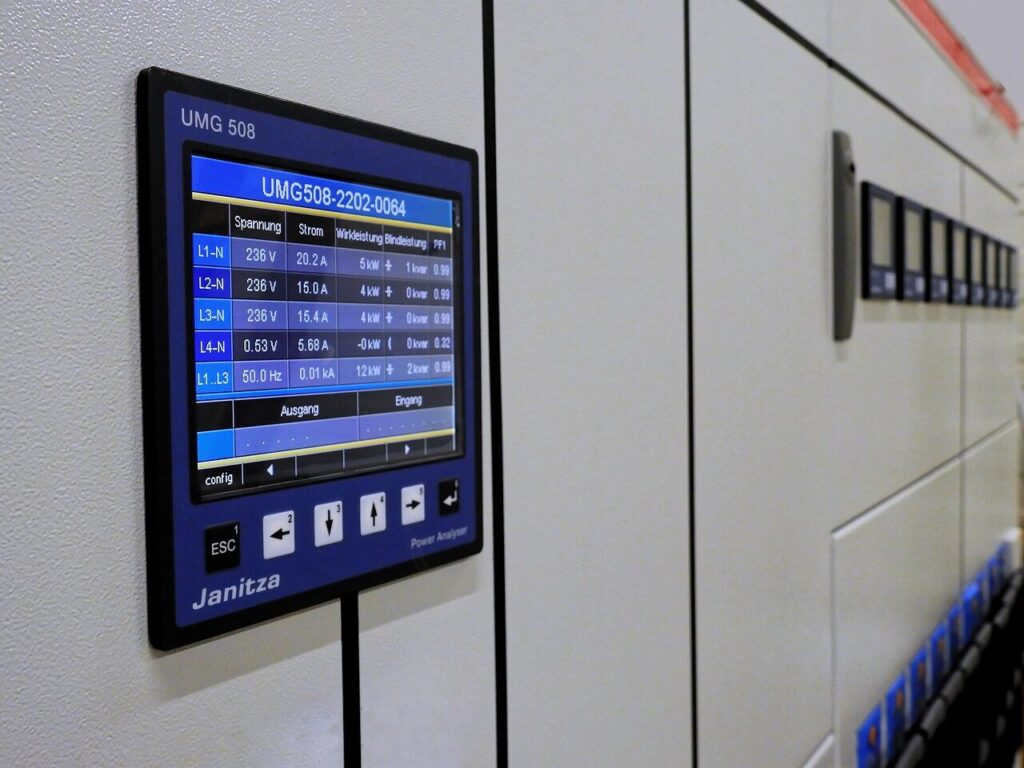

Uvod: Put struje od pametnog brojila do utičnice
Nakon što prođe kroz glavno pametno brojilo električna energija ulazi u razvodni ormarić (razvodnu ploču) s osiguračima.
U starim sustavima imali smo samo jedan ili dva strujna kruga za cijelu kuću, pa bi uključenje perilice i glačala istovremeno često izbacilo glavnu sklopku. Moderna instalacija funkcionira potpuno drugačije. Ona je podijeljena na mnoštvo zasebnih strujnih krugova. To znači da rasvjeta u dnevnom boravku, utičnice u kuhinji, bojler u kupaonici i klima-uređaj rade na potpuno odvojenim linijama (krugovima).
Takva podjela ima dvije prednosti:
Sigurnost: Ako se dogodi kvar na kvaru u kuhinji, iskočit će osigurač samo za tu prostoriju, dok će u ostatku kuće svjetlo i dalje normalno raditi.
Prilagodba opterećenja: Uređaji koji troše puno energije (poput pećnice ili perilice rublja) dobivaju svoj vlastiti, “pojačani” strujni krug s debljim žicama.
Anatomija kućnog kabela: Što se skriva u zidu?
Kada bismo presjekli standardni električni kabel koji se polaže u zidove naših domova, u njemu bismo najčešće pronašli tri bakrene žice, svaka izolirana plastikom posebne boje. Te boje nisu odabrane slučajno; one su strogo propisane standardima kako bi svaki električar (ali i stanar) znao koja žica što radi:
Faza (smeđa ili crna boja): To je “živa” žica kroz koju struja dolazi iz mreže u naše kućanstvo pod naponom od 230V. Ona nosi energiju i s njom uvijek treba rukovati s najvećim oprezom (nju detektira ispitivač napona)
Neutralni vodič ili “Nula” (plava boja): To je povratna žica. Da bi struja uopće mogla teći i pokretati uređaje, strujni krug mora biti zatvoren. Struja dolazi kroz fazu, prođe kroz npr. žarulju i vraća se natrag u mrežu kroz plavu nulu.
Uzemljenje (žuto-zelena boja): Ovo je najvažnija žica za našu sigurnost. Kroz nju u normalnom radu nikada ne teče struja. Ona je izravno povezana s metalnim kućištima naših uređaja (poput štednjaka ili perilice) i vodi duboko u zemlju ispod kuće. Ako se neka žica unutar perilice ošteti i dotakne metalni oklop, struja neće udariti čovjeka koji je dotakne, nego će kroz žuto-zelenu žicu sigurno otići u zemlju.
Čuvari naših života: Osigurači i FID sklopka
Električna struja je izuzetno koristan, ali i opasan sluga ako pobjegne kontroli. Zbog toga svaki pojedinačni strujni krug u razvodnom ormariću ima svog “čuvara”.
Automatski osigurači (Zaštita od požara)
Nekada smo imali stare, topljive osigurače u kojima je pucala tanka žica pa smo ih morali mijenjati. Danas koristimo moderne automatske osigurače koji rade poput prekidača. Njihova glavna uloga je zaštita instalacije i žica u zidu.
Ako u jednu utičnicu preko produžnog kabela uključimo previše jakih potrošača, kroz žice će poteći previše struje. Žice bi se počele grijati, plastika bi se rastopila i mogao bi izbiti požar. Automatski osigurač to prepoznaje (pomoću bimetalne trake koja se savije od topline) i u djeliću sekunde “iskoči” te prekida strujni krug prije nego što nastane šteta.
FID sklopka (Zaštita ljudskih života)
Dok osigurači štite žice i uređaje, FID sklopka (u narodu poznata i kao “strujna zaštitna sklopka”) štiti izravno ljudske živote, a obavezna je u svim modernim kupaonicama i kućanstvima.
Njezin princip rada je da ona neprestano uspoređuje količinu struje koja ulazi kroz fazu (crnu ili smeđu žicu) i količinu struje koja se vraća kroz nulu (plavu žicu). Te dvije količine moraju biti u miligram točno jednake.
Ako čovjek dotakne oštećeni kabel, dio struje će kroz njegovo tijelo otići u pod (zemlju). FID sklopka u tom trenutku vidi da se kroz plavu žicu vraća manje struje nego što je ušlo kroz smeđu. Ona shvaća da struja negdje “curi” (jer prolazi kroz čovjeka) i isključuje kompletnu struju u cijeloj kući za manje od 0,03 sekunde brže od jednog otkucaja ljudskog srca, čime spašava život od smrtonosnog udara.
Zaključak: Kultura sigurnosti
Poznavanje kućnih električnih instalacija nije važno samo za profesionalne električare, već spada u temeljnu tehničku pismenost i kulturu svakog pojedinca u 21. stoljeću. Razumijevanjem načina na koji strujni krugovi funkcioniraju, zašto imamo osigurače i čemu služi uzemljenje, možemo spriječiti nesreće i pravilno reagirati u kriznim situacijama.
Moderne kućne instalacije danas postaju sve naprednije. Uz klasične kabele u zidove sve češće polažu i mrežni kabeli te sustavi za automatizaciju koji omogućuju da pametna kuća sama gasi strujne krugove kada u prostoriji nema nikoga. Ipak, bez obzira na razinu tehnologije, osnovni zakoni fizike i tri osnovne žice u zidu ostaju temelj naše električne sigurnosti.
SIGURAN BICIKLIST I PROMETNA INFRASTRUKTURA (2 sata / 90 minuta)
1. OSNOVNI PODATCI
Ime i prezime: Alenka Šimić, prof. politehnike
Škola: OŠ kneza Branimira Donji Muć
Predmet: Tehnička kultura
Razred: 5. razred
Trajanje: 2 nastavna sata (90 minuta)
Naziv: Siguran biciklist i prometna infrastruktura
2. ODGOJNO-OBRAZOVNI ISHODI I RAZRADA
OŠ TK A.5.1. Učenik crta tehničke crteže priborom za tehničko crtanje primjenjujući norme. (U kontekstu crtanja i shematskog prikaza elemenata bicikla i dijelova prometnice).
Razrada odgojno-obrazovnih ishoda (Učenik će moći):
Definirati i opisati elemente prometne infrastrukture i razlikovati dijelove prometnice (kolnik, nogostup, biciklistička staza/traka).
Objasniti tehničke karakteristike bicikla kao prometnog sredstva.
Identificirati i imenovati obveznu opremu bicikla prema Zakonu o sigurnosti prometa na cestama.
Demonstrirati pravilnu signalizaciju rukama prilikom skretanja biciklom.
Primijeniti pravila zaštite i sigurnosti u prometu (uporaba zaštitne kacige i reflektirajućeg prsluka).
Točno popuniti i analizirati tehničku shemu bicikla na radnom listu.
3. TIJEK NASTAVNOG SATA
UVODNI DIO (10 minuta)
00 – 05 min | Motivacija (Igra asocijacije): Učitelj otvara tablicu na pametnoj ploči. Stupci su: Dva kotača, Lanac, Kaciga, Pedale. Učenici brzo pogađaju konačno rješenje: BICIKL.
05 – 10 min | Rasprava o iskustvima: Učitelj pita: Tko od vas vozi bicikl na cesti? Znate li da prema zakonu ne smijete samostalno upravljati biciklom na javnoj cesti prije navršenih 9 (uz pratnju) odnosno 14 godina (bez pratnje, osim ako imate biciklističku vozačku)? Najava teme.
GLAVNI DIO (65 minuta)
10 – 25 min | Prometna infrastruktura i dijelovi prometnice:
Učitelj objašnjava pojam infrastrukture (ceste, mostovi, tuneli, signalizacija).
Na ploči se crta pojednostavljeni poprečni presjek suvremene prometnice. Učenici uočavaju razliku između kolnika (za motorna vozila), nogostupa (za pješake) i biciklističke staze (odvojene) ili biciklističke trake (označene na kolniku).
25 – 40 min | Tehnička analiza: Bicikl i obvezna oprema:
Učitelj prikazuje stvarni bicikl (ili plakat).
Zajedno s učenicima prolazi kroz obveznu opremu: 1. Prednje bijelo svjetlo, 2. Stražnje crveno svjetlo, 3. Ispravne kočnice (prednja i stražnja), 4. Zvono, 5. Žuti/narančasti katadiopteri (mačje oči) na žbicama kotača i na pedalama.
Učitelj objašnjava važnost kacige (obvezna do 16. godine života).
40 – 45 min | Formativno vrednovanje (Praktična demonstracija): Učitelj poziva nekoliko učenika pred ploču da demonstriraju signale rukama koje biciklist mora dati prije skretanja (lijeva ruka ispružena vodoravno = skretanje ulijevo; desna ruka ispružena vodoravno = skretanje udesno).
45 – 65 min | Samostalni rad na radnim listićima (Tehničko kotiranje i označavanje): Učenici dobivaju radni listić s tehničkim crtežom bicikla. Zadatak je precizno, koristeći olovke i tehničko pismo, označiti strelicama dijelove obvezne opreme. Učitelj obilazi učenike i pruža individualnu pomoć.
65 – 75 min | Simulacija situacije na cesti (Istraživački zadatak): Učenici analiziraju grafički prikaz kompliciranog skretanja biciklista ulijevo na velikom raskrižju. Raspravljaju o opasnostima “mrtvog kuta” kamiona.
ZAKLJUČNI DIO (15 minuta)
75 – 85 min | Digitalni kviz (Wordwall/Kahoot): Razred rješava kratki interaktivni kviz “Siguran biciklist” u alatu Wordwall, u kojem sparuju nazive opreme s mjestom na biciklu te rješavaju prometne situacije.
85 – 90 min | Refleksija i podjela projektnog zadatka: Učenici predaju izlazne kartice s brzim odgovorima o obveznoj opremi.
4. METODE I OBLICI RADA
Metode rada: Demonstracija na stvarnom objektu (bicikl), crtanje na ploči uz uporabu pribora, metoda razgovora, usmeno izlaganje, rad na tehničkoj dokumentaciji (shema bicikla).
Oblici rada: Frontalni rad (analiza opreme), individualni rad (tehničko crtanje/označavanje na listiću), rad u parovima (vršnjačko vrednovanje signala rukama).
5. FORMATIVNO VREDNOVANJE UNUTAR AKTIVNOSTI
Tijekom demonstracije signala rukama: Vršnjačko vrednovanje u parovima (učenici jedan drugome glume prometne policajce i provjeravaju točnost signala).
Tijekom rada na listiću: Učitelj nadzire preciznost i urednost ( formativno vrednovanje).
Završna provjera: Brza pitalica “Istina/Laž” (npr. Je li dopušteno voziti bicikl s MP3 slušalicama u ušima? Učenici palcem gore/dolje daju odgovor).
6. KOMPETENCIJE
Činjenična (Znanje): Nabrojati 5 obveznih elemenata opreme bicikla, imenovati dijelove prometnice, navesti zakonsku dobnu granicu za samostalno upravljanje biciklom na cesti.
Spoznajna (Kognitivna): Objasniti fizikalni i sigurnosni značaj katadioptera u noćnim uvjetima, razlikovati biciklističku stazu od biciklističke trake, procijeniti opasnost kretanja pješaka po biciklističkoj stazi.
Psihomotorička (Vještine): Točno i uredno povući pokazne linije na tehničkoj shemi koristeći geometrijski pribor, demonstrirati koordinaciju pokreta prilikom signalizacije rukama u vožnji.
Socijalna (I građanska): Razviti duboku svijest o važnosti uvažavanja drugih, ranjivijih sudionika u prometu (pješaci, djeca, starije osobe), preuzeti odgovornost za tehničku ispravnost vlastitog vozila (bicikla).
7. PRILAGODBE ZA UČENIKE S TEŠKOĆAMA
Učenici s motoričkim teškoćama (grafomotorika): Na radnom listiću umjesto pisanja učenik dobiva naljepnice s nazivima dijelova opreme (npr. “PREDNJA KOČNICA”, “KATADIOPTER”) koje treba točno zalijepiti na odgovarajuće mjesto na shemi bicikla.
Učenici sa smanjenom oštrinom vida: Shema bicikla isporučuje se u visokom kontrastu (crni debeli obrisi na jarko žutoj podlozi), a stvarni bicikl u učionici učenik može opipati kako bi taktilno identificirao položaj zvona i svjetala.
8. AKTIVNOSTI ZA DAROVITE UČENIKE
Zadatak “Inovativni bicikl budućnosti”: Daroviti učenici dobivaju zadatak osmisliti i skicirati novi element aktivne ili pasivne sigurnosti na biciklu koji trenutačno zakonski ne postoji (npr. pametni senzori udaljenosti s vibrirajućim upravljačem, ugrađeni zračni jastuk za bicikliste, laserska projekcija biciklističke trake na asfaltu noću). Svoj izum moraju tehnički opisati i argumentirati njegovu isplativost i učinkovitost.
9. PROBLEMSKI I ISTRAŽIVAČKI ZADACI
Problem (Istraživanje noćne vidljivosti):Učenici dobivaju podatak da vozač automobila pri brzini od 50 km/h uoči pješaka/biciklista u tamnoj odjeći na udaljenosti od samo 26 metara, u svijetloj odjeći na 55 metara, a s reflektirajućim prslukom na čak 150 metara. Izračunaj (u korelaciji s matematikom) koliko sekundi vozač ima za reakciju i kočenje u svakom od ova tri slučaja ako automobil u jednoj sekundi prijeđe otprilike 14 metara. Izvedi zaključak o važnosti opreme.
Sve komponente obvezne opreme bicikla su točno locirane i imenovane tehničkim pismom.
Većina opreme je točno označena, prisutne su sitne pogreške u nazivlju ili urednosti.
Oprema je krivo locirana, pokazne linije povučene bez pribora i neuredno.
Poznavanje infrastrukture
Jasno i bez pogrešaka razlikuje sve dijelove prometnice i pravila kretanja po njima.
Razlikuje osnovne pojmove, ali miješa pravila kretanja na traki u odnosu na stazu.
Ne prepoznaje elemente prometnice niti zna gdje se bicikl smije kretati.
Sigurnosna kultura
Potpuno vlada pravilima signalizacije rukama i kritički analizira opasnosti (mrtvi kut).
Zna signale rukama, ali teže objašnjava kompleksne situacije na raskrižju.
Ne poznaje osnovne signale rukama niti važnost zaštitne opreme (kaciga, prsluk).
11. PROJEKTNI ZADATAK: “Mali servis za siguran bicikl”
Opis scenarija: Učenici kod kuće, u suradnji s roditeljima/starateljima, moraju provesti tehnički pregled vlastitog bicikla (ili bicikla člana obitelji) te sastaviti “Izvješće o tehničkoj ispravnosti”.
Aktivnosti:
Provjeriti tlak u gumama i ispravnost kočnica.
Testirati rade li prednje i stražnje svjetlo.
Provjeriti prisutnost svih katadioptera i zvonca.
Očistiti i podmazati lanac bicikla (praktični rad).
Ispuniti tablicu (ček-listu) s oznakama DA/NE/POTREBAN SERVIS.
Vremenski okvir: 2 tjedna.
Rezultat: Potpisana ček-lista s kratkim fotografskim dokazom prije i poslije čišćenja/popravka.
12. RADNI LISTIĆ: SIGURAN BICIKLIST
Ime i prezime: ______________________ Razred: 5.___ Datum: __________
Zadatak 1: Na donjem tehničkom crtežu bicikla, upotrijebi ravnalo i olovku te povuci pokazne linije (strelice) do sljedećih dijelova i upiši njihove nazive:
Prednje bijelo svjetlo
Katadiopter na kotaču
Stražnja kočnica
Zvučni signal (zvono)
Zadatak 2: Zaokruži TOČNO (T) ili NETOČNO (N):
Biciklisti su dužni voziti se nogostupom ako nema biciklističke staze. T / N
Zaštitnu kacigu na biciklu moraju nositi svi vozači mlađi od 16 godina. T / N
U noćnim uvjetima biciklist mora imati upaljena svjetla i reflektirajući prsluk. T / N
13. IZLAZNA KARTICA
1. Nabroji tri elementa koji čine obveznu opremu bicikla: a) ___________________________ b) ___________________________ c) ___________________________
2. Kada biciklist skreće udesno, što mora učiniti neposredno prije skretanja? ____________________________________________________________________________
14. PRIJEDLOZI KVIZOVA I DIGITALNIH ALATA
Alat:Wordwall (za interaktivno sparivanje pojmova).
Koncept igre: Kreirati igru “Označi dijagram” (Labelled Diagram) na platformi Wordwall pod nazivom “Obvezna oprema bicikla 5. razred”. Učenici mišem ili prstom na pametnoj ploči povlače nazive dijelova direktno na interaktivnu sliku bicikla.
Alat:3D bojanje (3D Dizajn): Za darovite učenike koji mogu u 3D okruženju modelirati osnovne elemente zaštitne kacige ili modernog katadioptera, čime se izravno razvijaju napredne prostorne i psihomotoričke vještine.
