Elektroenergetski sustav često se opisuje kao najveći i najsloženiji tehnički sustav koji je čovječanstvo ikada izgradilo. Tijekom posljednjih desetljeća taj sustav prolazi kroz duboke promjene koje mijenjaju način proizvodnje, prijenosa i potrošnje električne energije. Sve veća primjena obnovljivih izvora energije, razvoj tehnologija za pohranu energije te digitalizacija elektroenergetskih mreža stvaraju nove mogućnosti, ali i nove izazove. U radu se na jednostavan i razumljiv način objašnjavaju ključne promjene koje obilježavaju energetsku tranziciju te se prikazuju suvremena rješenja za osiguravanje stabilnog, pouzdanog i održivog energetskog sustava.
Uvod: od tradicionalnog prema suvremenom energetskom sustavu
Više od stotinu godina elektroenergetski sustav funkcionirao je prema relativno jednostavnom modelu. Električna energija proizvodila se u velikim elektranama na ugljen, plin, naftu ili u nuklearnim elektranama, a zatim se dalekovodima i distribucijskom mrežom dopremala do krajnjih korisnika.
Takav sustav karakterizirala su tri osnovna obilježja:
proizvodnja energije bila je koncentrirana u nekoliko velikih elektrana,
električna energija tekla je u jednom smjeru – od proizvođača prema potrošačima,
kućanstva i industrija imali su isključivo ulogu potrošača.
Zahvaljujući stabilnoj proizvodnji iz konvencionalnih elektrana, bilo je relativno jednostavno uskladiti proizvodnju i potrošnju. Kada bi se očekivalo povećanje potrošnje, proizvodnja bi se prilagodila povećanjem snage elektrana.
Danas se elektroenergetski sustav ubrzano mijenja. Često tu promjenu često opisujemo kao 3D :
Dekarbonizacija podrazumijeva postupno smanjivanje uporabe fosilnih goriva i povećanje udjela obnovljivih izvora energije kako bi se smanjile emisije stakleničkih plinova.
Decentralizacija označava prijelaz s nekoliko velikih elektrana na velik broj manjih izvora energije, kao npr. solarnih elektrana na krovovima kuća ili vjetroelektrana raspoređenih na različitim lokacijama.
Digitalizacija uključuje primjenu naprednih informacijskih i komunikacijskih tehnologija za nadzor i upravljanje sve složenijim energetskim sustavom.
Zbog tih promjena mnogi građani danas više nisu samo potrošači električne energije. Kućanstva koja posjeduju solarne elektrane istodobno proizvode i troše električnu energiju pa se za njih koristi naziv prosumeri, nastao spajanjem engleskih riječi producer i consumer.
Izazovi obnovljivih izvora energije

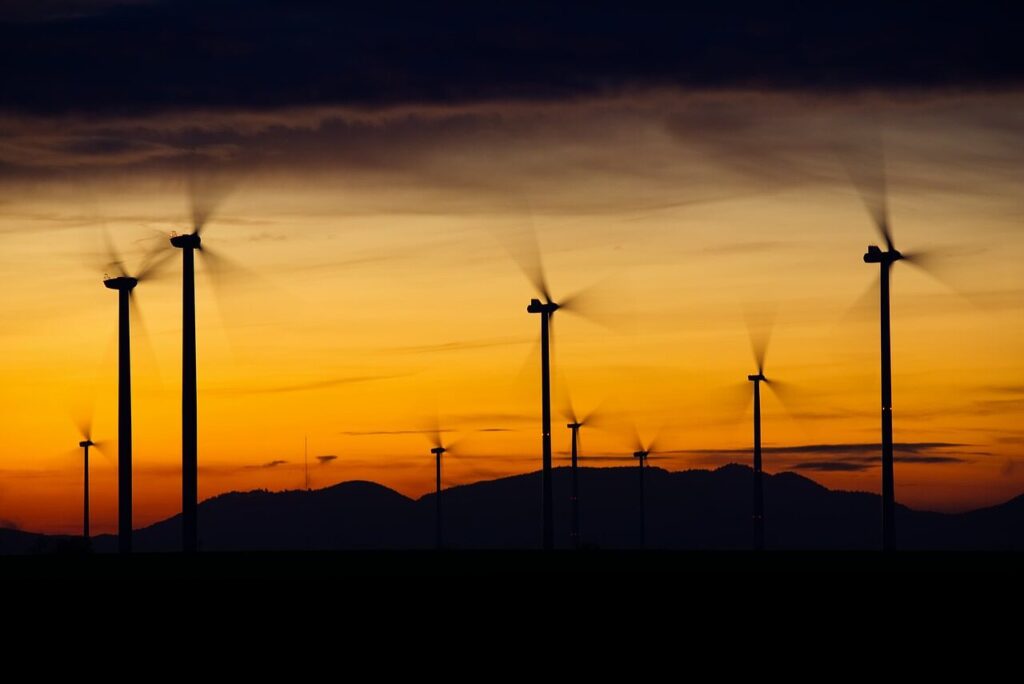

Sunčeva i energija vjetra predstavljaju temelj budućeg održivog energetskog sustava. Njihova najveća prednost jest činjenica da su obnovljivi izvori energije koji tijekom rada ne stvaraju štetne emisije.
Međutim, za razliku od klasičnih elektrana, njihova proizvodnja ovisi o vremenskim uvjetima. Sunčeva elektrana proizvodi energiju samo kada ima dovoljno Sunčeva zračenja, dok proizvodnja vjetroelektrane ovisi o brzini i smjeru vjetra.
U elektroenergetskom sustavu mora se neprestano održavati ravnoteža između proizvodnje i potrošnje električne energije.
U stvarnosti se pritom uzimaju u obzir i gubici koji nastaju tijekom prijenosa i distribucije električne energije.
Ako proizvodnja postane manja od potrošnje, frekvencija mreže opada. Ako proizvodnja postane veća od potrošnje, frekvencija raste iznad dopuštenih granica. U oba slučaja može doći do poremećaja rada elektroenergetskog sustava.
U europskom elektroenergetskom sustavu frekvencija iznosi 50 Hz te se njezina stabilnost mora stalno održavati.
Važnost rotacijske inercije
Za stabilan rad elektroenergetske mreže važna je rotacijska inercija.
Veliki generatori u termoelektranama, hidroelektranama i nuklearnim elektranama stalno se vrte velikom brzinom. Zbog svoje velike mase oni pomažu mreži da ostane stabilna kada dođe do naglih promjena u proizvodnji ili potrošnji električne energije.
Ako se, primjerice, potrošnja iznenada poveća, ti generatori svojim okretanjem ublažavaju promjenu frekvencije i daju sustavu dovoljno vremena da se prilagodi.
Solarne elektrane nemaju velike pokretne dijelove koji se vrte, pa ne pružaju takvu prirodnu pomoć mreži. Zato se danas koriste napredni inverteri koji pomoću posebnih programa oponašaju učinak rotacijske inercije. Takvo rješenje naziva se virtualna inercija i sve je važnije u modernim elektroenergetskim sustavima.
Pohrana energije – ključ energetske tranzicije
Jedan od najvećih izazova obnovljivih izvora energije jest činjenica da proizvodnja i potrošnja često nisu vremenski usklađene. Primjerice, solarne elektrane najveću količinu energije proizvode tijekom dana, dok je potrošnja u kućanstvima najizraženija u večernjim satima te je zato važna pohrana energije.
Baterijski sustavi
Veliki baterijski spremnici omogućuju vrlo brzu reakciju na promjene u proizvodnji i potrošnji električne energije. Njihova je prednost mogućnost gotovo trenutačnog uključivanja, zbog čega imaju važnu ulogu u održavanju stabilnosti mreže.
Nedostatak im je visoka cijena te ograničeno vrijeme pohrane energije.
Reverzibilne hidroelektrane
Reverzibilne hidroelektrane danas predstavljaju jedan od najučinkovitijih načina skladištenja velikih količina energije.
Kada postoji višak električne energije, voda se pumpa iz donjeg u gornji akumulacijski bazen. Kada se pojavi potreba za dodatnom proizvodnjom, voda se vraća kroz turbine i ponovno proizvodi električnu energiju.
Takav sustav funkcionira poput velike prirodne baterije.
Zeleni vodik
Viškovi električne energije mogu se koristiti za proces elektrolize vode, pri kojem nastaju kisik i vodik.
Dobiveni vodik može se skladištiti tijekom duljeg vremenskog razdoblja te se kasnije koristiti za proizvodnju električne energije, topline ili kao gorivo u industriji i prometu.
Zbog mogućnosti dugotrajnog skladištenja energije vodik se smatra jednim od ključnih elemenata budućeg održivog energetskog sustava.
Pametne mreže i umjetna inteligencija
Sve veći broj solarnih elektrana i vjetroelektrana zahtijeva nove načine upravljanja elektroenergetskim sustavom.
Zbog toga se razvijaju pametne mreže koje pomoću senzora i naprednih brojila prikupljaju podatke o proizvodnji i potrošnji električne energije u stvarnom vremenu. Na temelju tih podataka moguće je bolje upravljati radom mreže.
Važnu ulogu ima i umjetna inteligencija. Ona analizira vremensku prognozu i druge podatke te može predvidjeti koliko će energije proizvesti solarne elektrane i vjetroelektrane. Tako pomaže stručnjacima da lakše održavaju stabilnost sustava.
Pametne mreže omogućuju i prilagodbu potrošnje električne energije. Primjerice, punjenje električnog automobila može se automatski uključiti kada u mreži ima dovoljno energije iz sunca ili vjetra. Na taj se način energija koristi učinkovitije, a mreža ostaje stabilna.
Zaključak
Suvremena energetika danas predstavlja spoj elektrotehnike, strojarstva, informatike i zaštite okoliša. Energetska tranzicija ne znači jednostavnu zamjenu jednog izvora energije drugim, već temeljitu promjenu načina na koji proizvodimo, pohranjujemo i koristimo energiju.
Razvoj obnovljivih izvora energije, sustava za pohranu energije, pametnih mreža i umjetne inteligencije omogućit će stvaranje održivijeg i učinkovitijeg elektroenergetskog sustava. Istodobno, pred stručnjake se postavljaju novi tehnički izazovi koji zahtijevaju interdisciplinarna znanja i stalno usavršavanje.
Glavni cilj energetike 21. stoljeća jest izgradnja sustava koji će biti ekološki prihvatljiv, tehnički pouzdan i ekonomski dostupan svima. Energetska tranzicija stoga nije samo tehnološki izazov, nego i važan društveni projekt koji će značajno utjecati na kvalitetu života sadašnjih i budućih generacija.
STRUČNI SURADNIK / STRUČNI SURADNICI: Osobe koje stalno/povremeno pružaju potporu u nastavi (npr. pomoćnik u nastavi, stručni komunikacijski posrednik, stručni tim)
INICIJALNA PROCJENA
Jaka strana učenika jest interes za tehničke uređaje i praktičan rad. Lakše usvaja sadržaje uz demonstraciju i konkretne primjere iz svakodnevnog života. Teškoće se očituju u pamćenju većeg broja novih pojmova te razumijevanju složenijih objašnjenja.
OSOBITOSTI ŠKOLSKOG UČENJA
Učenik:
sluša sugovornika i uključuje se u razgovor
pokazuje interes za tehničke sadržaje
uz podršku učitelja usvaja nove pojmove
uspješnije uči uz demonstraciju i praktičan rad
otežano pamti veće količine podataka
zaključuje uz pomoć učitelja
prihvaća suradničke oblike rada
uglavnom izvršava zadatke u zadanom vremenu uz podršku
organizira učenje uz pomoć učitelja
ODGOJNO-OBRAZOVNE POTREBE UČENIKA
Postoji potreba:
za slikovnim prikazima i demonstracijom
za postupnim uvođenjem novih pojmova
za čestim ponavljanjem ključnih sadržaja
za konkretnim primjerima iz svakodnevnog života
za jasnim i kratkim uputama
za izvođenjem rada prema modelu
za dodatnim pojašnjavanjem i motivacijom
za smanjivanjem opsega sadržaja
za provjerom razumijevanja tijekom rada
PRIPREMA ZA NASTAVNI SAT
Nastavni predmet: Tehnička kultura
Razred: 8.
Nastavna cjelina/tema: Automatika
Nastavna jedinica: Osnove upravljačke tehnike
Cilj i ishodi nastavne jedinice:
C.8.1. Učenik objašnjava primjenu tehničkih tvorevina u svakodnevnom životu.
Učenik:
prepoznaje primjere automatiziranih sustava
razlikuje ručno i automatsko upravljanje
navodi osnovne dijelove automatiziranog sustava
objašnjava ulogu senzora
prepoznaje primjenu automatike u kućanstvu i prometu
Oblik rada:
frontalni rad
individualni rad
Tip sata:
obrada novog nastavnog sadržaja
Nastavne metode:
metoda govorenja i slušanja
metoda razgovora
metoda demonstracije
metoda promatranja
metoda praktičnog rada
metoda pisanja
SPECIFIČNI POSTUPCI RADA
učenika smjestiti bliže učitelju
koristiti jednostavne i kratke rečenice
koristiti fotografije i videozapise automatiziranih uređaja
nove pojmove uvoditi postupno
povezivati sadržaj s iskustvom učenika
omogućiti rad prema modelu
često provjeravati razumijevanje
koristiti pozitivnu povratnu informaciju
zadatke podijeliti u manje korake
osigurati dodatno vrijeme za rad
PRILAGODBA MATERIJALA ZA UČENJE I ISPITNIH MATERIJALA
istaknuti ključne pojmove podebljanim slovima
koristiti kratke rečenice
organizirati sadržaj u natuknicama
koristiti slike i sheme
omogućiti zaokruživanje odgovora
smanjiti količinu sadržaja za pamćenje
naglasiti najvažnije pojmove
NASTAVNA SREDSTVA I POMAGALA
pametna ploča
ploča i kreda
fotografije automatiziranih uređaja
videozapis rada automatskih sustava
individualizirani radni list
udžbenik
bilježnica
PLAN PLOČE
AUTOMATIKA
Automatika:
upravljanje uređajima bez stalnog čovjekova nadzora
Primjeri:
automatska vrata
semafor
perilica rublja
dizalo
automatska rasvjeta
Senzor:
prikuplja informacije iz okoline
Prednosti automatike:
sigurnost
ušteda vremena
lakši rad
RADNI LIST1 – AUTOMATIKA
Ime i prezime: ___________________________
Datum: ___________________
AUTOMATIKA
Automatika je upravljanje uređajima bez stalnog čovjekova nadzora.
1. Zaokruži automatizirane uređaje.
semafor knjiga dizalo automatska vrata
2. Dopuni rečenicu.
Automatika je upravljanje uređajima bez stalnog
__________________________.
3. Navedi jedan primjer automatiziranog sustava.
4. Spoji pojam i objašnjenje.
SENZOR ○ ○ uređaj koji obavlja zadatak
UREĐAJ ○ ○ prikuplja informacije iz okoline
5. Zaokruži točan odgovor.
Senzor služi za:
a) ukrašavanje uređaja
b) prikupljanje informacija iz okoline
c) davanje informacija okolini
6. Označi točne tvrdnje.
□ Semafor je automatizirani sustav.
□ Perilica rublja može raditi automatski.
□ Knjiga je automatizirani uređaj.
□ Automatska vrata otvaraju se bez dodira.
7. Promotri primjer i odgovori.
Kada se osoba približi vratima, senzor prepoznaje njezino kretanje. Senzor šalje informaciju upravljačkom sustavu, a vrata se automatski otvaraju. Nakon što osoba prođe, vrata se automatski zatvaraju.
Tko prima informaciju da se netko približio?
Što se tada događa?
RADNI LIST2-AUTOMATIKA
Zaokruži automatizirane uređaje:
SEMAFOR
KNJIGA
DIZALO
AUTOMATSKA VRATA
OLOVKA
PERILICA RUBLJA
Spoji:
Senzor prima informacije iz okoline
Automatika upravljanje uređajima bez stalnog nadzora čovjeka
Dopuni:
Napiši naziv jednog automatiziranog uređaja:
Označi točan odgovor:
Automatika nam pomaže:
□ otežati rad
□ olakšati rad
□ usporiti rad
ZAPAMTI
Automatika – upravljanje uređajima bez stalnog čovjekova nadzora.
Senzor – prikuplja informacije iz okoline.
Prednosti automatike:
✔ sigurnost
✔ ušteda vremena
✔ lakši rad
TIJEK NASTAVNOG SATA
UVODNI DIO
provjera pribora i pripremljenosti učenika
kratko ponavljanje prethodnog gradiva
najava teme sata
razgovor o uređajima koje učenici koriste svakodnevno
Pitanja:
Jeste li koristili dizalo?
Jeste li vidjeli automatska vrata?
Kako radi semafor?
OBRADA NOVOG SADRŽAJA
Učitelj objašnjava pojam automatike.
Prikazuje slike i videozapise:
semafora
automatskih vrata
perilice rublja
automatske rasvjete
Objašnjava da automatizirani sustavi obavljaju određene zadatke bez stalnog upravljanja čovjeka.
Uvodi pojam senzora kao uređaja koji prima informacije iz okoline.
PRAKTIČNI DIO
Učenik promatra rad jednostavnog modela automatiziranog sustava ili analizira prikazane primjere.
Uz pomoć učitelja prepoznaje:
ulaz (senzor)
obradu informacije
izlaz (rad uređaja)
PONAVLJANJE I VREDNOVANJE
Učenik rješava individualizirani radni list.
Pitanja za ponavljanje:
Što je automatika?
Navedi jedan automatizirani uređaj.
Čemu služi senzor?
Koje su prednosti automatike?
VREDNOVANJE ZA UČENJE
Kratki razgovor o naučenom:
što smo danas naučili
gdje susrećemo automatiku
zašto su automatizirani sustavi korisni
Pohvaliti učenika za trud, aktivnost i sudjelovanje.
POTREBNA NASTAVNA SREDSTVA, POMAGALA I MATERIJALI
radni list
fotografije i videozapisi
tehnička dokumentacija
modeli ili primjeri automatiziranih sustava
udžbenik i bilježnica
KORELACIJSKE VEZE S OSTALIM PREDMETIMA I PODRUČJIMA
FIZ OŠ D.8.2. Analizira primjenu tehničkih sustava i električne energije.
IKT A.3.3. Učenik aktivno sudjeluje u oblikovanju sigurnoga digitalnog okružja.
POD B.3.2. Planira i upravlja aktivnostima.
OSR A.3.3. Razvija osobne potencijale.
ODR C.3.1. Objašnjava utjecaj tehnologije na kvalitetu života.
UKU B.3.1.1. Uz povremenu podršku određuje ciljeve učenja i planira učenje.
VREDNOVANJE ZA UČENJE
Tijekom sata učitelj prati:
• sudjelovanje učenika u razgovoru
• prepoznavanje automatiziranih uređaja
• razumijevanje pojmova automatika i senzor
• praćenje uputa
• samostalnost u radu
• primjenu znanja na primjerima iz svakodnevnog života
Vrednovanje je usmjereno na napredak učenika u odnosu na njegove mogućnosti i početno stanje te na aktivno sudjelovanje tijekom nastavnog procesa.
KRITERIJI USPJEŠNOSTI
Učenik uz podršku:
prepoznaje barem dva automatizirana uređaja
objašnjava pojam automatike jednostavnom rečenicom
navodi primjer primjene automatike u svakodnevnom životu
prepoznaje osnovnu ulogu senzora
aktivno sudjeluje u radu i razgovoru
SAMOVREDNOVANJE
Na kraju sata učenik označava:
Znam objasniti čemu služi automatika.
Prepoznajem automatizirane uređaje.
Znam objasniti čemu služi senzor.
Aktivno sam sudjelovao/la na satu.
Ako učenik ne može samostalno procijeniti svoj rad, učitelj ga vodi kratkim razgovorom.
ZAVRŠNA REFLEKSIJA UČITELJA
Učenik je tijekom sata pokazao interes za sadržaj te je uz vizualnu i verbalnu podršku uspješno prepoznavao automatizirane uređaje iz svakodnevnog života. Najveću uspješnost pokazao je tijekom promatranja primjera i rada na konkretnim zadacima. U daljnjem radu potrebno je nastaviti koristiti vizualne prikaze, kratke upute i česta ponavljanja ključnih pojmova.
Digitalni alati: Mentimeter, Padlet, Canva, Google Forms, LearningApps
CILJ
Upoznati učenike sa svojstvima drva kao tehničkog materijala te razvijati sposobnost prepoznavanja, odabira i primjene različitih vrsta drva u svakodnevnom životu i tehnici. Kod darovitih učenika poticati razvoj kritičkog mišljenja, istraživačkih kompetencija i kreativnog rješavanja tehničkih problema.
ODGOJNO-OBRAZOVNI ISHODI
Učenik:
• razlikuje prirodne tehničke materijale
• opisuje osnovna svojstva drva
• prepoznaje različite vrste drva
• povezuje svojstva drva s njegovom primjenom
• odgovorno koristi prirodne resurse
• primjenjuje stečena znanja u jednostavnim tehničkim zadacima
PROŠIRENI ISHODI ZA DAROVITE UČENIKE
Daroviti učenik:
• analizira povezanost svojstava drva i njegove primjene
• uspoređuje različite vrste drva prema tehničkim karakteristikama
• procjenjuje prikladnost pojedine vrste drva za određeni proizvod
• istražuje suvremene načine obrade i zaštite drva
• samostalno planira i provodi istraživačke aktivnosti
• argumentirano predstavlja vlastite zaključke
STRATEGIJE RADA S DAROVITIM UČENICIMA
• obogaćivanje sadržaja
• diferencijacija zadataka
• istraživačko učenje
• problemska nastava
• projektni rad
• razvoj kreativnog i kritičkog mišljenja
• samostalno istraživanje
• otvoreni zadaci s više mogućih rješenja
NASTAVNI SADRŽAJI I AKTIVNOSTI
NASTAVNI SAT – DRVO KAO PRIRODNI MATERIJAL I NJEGOVA SVOJSTVA
Sadržaji:
• podrijetlo drva
• vrste drveća
• tvrdoća
• čvrstoća
• elastičnost
• gustoća
Aktivnosti:
Mentimeter
Pitanje:
„Koliko predmeta od drva koristiš tijekom jednog dana?“
Promatranje uzoraka drva
Učenici promatraju različite vrste drva i uočavaju razlike u boji, teksturi i masi.
Pokus
Usporedba mase jednakih komada različitih vrsta drva.
Rasprava
Koja svojstva drva utječu na njegovu uporabu?
Izazov za darovite:
Istražiti svojstva:
• hrasta
• bukve
• bora
• jele
Izraditi usporednu tablicu i zaključiti za koju su namjenu pojedine vrste drva najprikladnije.
NASTAVNI SAT – PRIMJENA I ZAŠTITA DRVA
Sadržaji:
• primjena drva
• zaštita drva
• štetni utjecaji okoliša
Aktivnosti:
Padlet
Učenici objavljuju primjere proizvoda izrađenih od drva.
Analiza proizvoda
Određivanje vrste drva koja je mogla biti korištena za pojedini proizvod.
Problemski zadatak
Zašto se ista vrsta drva ne koristi za izradu stolice i broda?
Rasprava
Kako produžiti vijek trajanja drvenih proizvoda?
Izazov za darovite:
Istražiti suvremene metode zaštite drva:
• impregnacija
• termička obrada
• zaštitni premazi
Rezultate prikazati u obliku digitalnog plakata.
NASTAVNI SAT – ISTRAŽIVAČKI PROJEKT
Naziv projekta:
„Koje je drvo najbolje za određenu namjenu?“
Aktivnosti:
Učenici istražuju uporabu drva u:
• graditeljstvu
• izradi namještaja
• sportu
• brodogradnji
• dječjim igračkama
Zadatak:
Objasniti koja su svojstva važna za odabranu namjenu.
Aktivnost za darovite:
Izraditi usporednu analizu različitih vrsta drva prema:
• čvrstoći
• trajnosti
• cijeni
• utjecaju na okoliš
Rezultate prikazati u Canvi.
NASTAVNI SAT – ZAVRŠNI PROJEKT I PREZENTACIJA
Naziv projekta:
„Idealni drveni proizvod“
Zadatak:
Osmisliti proizvod od drva.
Projekt mora sadržavati:
• naziv proizvoda
• skicu proizvoda
• odabranu vrstu drva
• obrazloženje izbora
• način zaštite proizvoda
Aktivnost za darovite:
Dodatno procijeniti:
• trajnost proizvoda
• utjecaj na okoliš
• mogućnost poboljšanja proizvoda
• usporedbu s proizvodom od plastike ili metala
Prezentacija projekta pred razredom.
DIGITALNI ALATI
Mentimeter
• aktiviranje predznanja
• prikupljanje ideja
Padlet
• razmjena primjera proizvoda od drva
Canva
• izrada infografika
• prezentacija rezultata istraživanja
Google Forms
• prikupljanje podataka
LearningApps
• provjera razumijevanja sadržaja
VREDNOVANJE
Elementi vrednovanja:
• razumijevanje svojstava drva
• povezivanje svojstava i primjene
• kvaliteta istraživanja
• kreativnost rješenja
• samostalnost rada
• prezentacija projekta
• suradnja u radu
Kriteriji vrednovanja za darovite učenike:
• točnost i kvaliteta sadržaja
• dubina analize
• kreativnost i originalnost
• samostalnost istraživanja
• kvaliteta argumentacije
• prezentacijske vještine
OČEKIVANI REZULTATI
Učenik prepoznaje svojstva drva, povezuje ih s njegovom primjenom te razvija odgovoran odnos prema prirodnim resursima.
Daroviti učenik dodatno razvija istraživačke kompetencije, kritičko promišljanje, tehničko stvaralaštvo i sposobnost samostalnog rješavanja složenijih tehničkih problema kroz primjenu znanja u stvarnim životnim situacijama.
Osobe koje stalno/povremeno pružaju potporu u nastavi (npr. pomoćnik u nastavi, stručni komunikacijski posrednik, stručni tim): ______________________
INICIJALNA PROCJENA
Jaka strana učenika jest interes za tehniku i praktičan rad. Učenik lakše usvaja sadržaje uz demonstraciju i konkretne primjere. Teže pamti veće količine novih informacija te mu je potrebno češće ponavljanje i vizualna podrška.
OSOBITOSTI ŠKOLSKOG UČENJA
Učenik:
• sluša sugovornika i uključuje se u razgovor • uz podršku učitelja iskazuje stečeno znanje • prihvaća suradničke oblike rada • zainteresiran je za praktične sadržaje • koristi osnovne tehničke pojmove • djelomično razumije složenije tekstove • zaključuje uz pomoć učitelja • otežano pamti veće količine podataka • uspijeva usvojiti najvažnije sadržaje • aktivniji je kada su sadržaji povezani s praktičnim radom • organizira učenje uz pomoć učitelja
ODGOJNO-OBRAZOVNE POTREBE UČENIKA
Postoji potreba:
• za slikovnom podrškom i demonstracijom • za rastavljanjem sadržaja na manje cjeline • za postupnim uvođenjem novih pojmova • za češćim ponavljanjem ključnih sadržaja • za konkretnim primjerima iz svakodnevnog života • za jasnim i kratkim uputama • za radom prema modelu • za dodatnim objašnjenjima i ohrabrivanjem • za skraćivanjem opsega sadržaja • za provjerom razumijevanja nakon svakog dijela nastavnog sadržaja
PRIPREMA ZA NASTAVNI SAT
Nastavni predmet: Tehnička kultura
Razred: 8.
Nastavna cjelina/tema: Elektronika
Nastavna jedinica: Elektronički sklopovi
Cilj i ishodi nastavne jedinice:
C.8.1. Učenik objašnjava primjenu tehničkih tvorevina i njihovu ulogu u svakodnevnom životu.
Učenik:
• prepoznaje osnovne elektroničke elemente • razlikuje otpornik, LED diodu i prekidač • objašnjava ulogu pojedinih elemenata u elektroničkom sklopu • uz podršku sastavlja jednostavan elektronički sklop prema pripremljenoj shemi • primjenjuje osnovna pravila sigurnog rada
Oblik rada:
• frontalni rad • individualni rad
Tip sata:
• obrada novog nastavnog sadržaja
Nastavne metode:
• metoda usmenog izlaganja • metoda razgovora • metoda demonstracije • metoda praktičnog rada • metoda promatranja • metoda pisanja
SPECIFIČNI POSTUPCI RADA
• učenika smjestiti bliže učitelju • koristiti jednostavne i kratke rečenice • nove pojmove uvoditi postupno • koristiti stvarne elektroničke komponente • sadržaj prikazivati slikama i shemama • pripremiti sažetak najvažnijih pojmova • omogućiti rad prema modelu • često provjeravati razumijevanje • koristiti pohvalu i pozitivnu povratnu informaciju • zadatke podijeliti u manje korake • pružiti dodatno vrijeme za izvršavanje zadataka • omogućiti učeniku češće povratne informacije tijekom rada • koristiti grafičke organizatore i tablične prikaze • povezivati nove sadržaje s prethodno usvojenim znanjem • omogućiti vršnjačku podršku tijekom praktičnog rada • provjeravati razumijevanje zadatka prije početka rada • koristiti kombinirano poučavanje (vizualno, auditivno i praktično)
PRILAGODBA MATERIJALA ZA UČENJE I ISPITNIH MATERIJALA
• istaknuti ključne pojmove podebljanim slovima • koristiti jednostavne rečenice • podijeliti sadržaj u manje cjeline • koristiti slike elektroničkih elemenata • omogućiti zaokruživanje točnih odgovora • smanjiti broj činjenica koje učenik treba zapamtiti • koristiti kratke natuknice umjesto duljih tekstova
PRILAGODBA VREDNOVANJA
• vrednovati razumijevanje osnovnih pojmova • omogućiti usmeno odgovaranje uz potpitanja • ne vrednovati brzinu rada • vrednovati praktični rad, trud i angažman • smanjiti broj zadataka u pisanoj provjeri • omogućiti dodatno vrijeme za rješavanje zadataka • koristiti kratke i jasne upute • davati čestu povratnu informaciju tijekom rada
NASTAVNA SREDSTVA I POMAGALA
• pametna ploča • ploča i kreda • elektroničke komponente (otpornik, LED dioda, prekidač) • baterija • spojne žice • individualizirani nastavni listić • udžbenik • bilježnica
PLAN PLOČE
ELEKTRONIČKI SKLOPOVI
Elektronički elementi:
• otpornik • LED dioda • prekidač • izvor napajanja
LED dioda:
• svijetli kada kroz nju prolazi struja
Otpornik:
• ograničava jakost električne struje
Prekidač:
• uključuje i isključuje strujni krug
Elektronički sklop:
• sastavljen od više elektroničkih elemenata
NASTAVNI LIST
Zaokruži elektroničke elemente:
otpornik stol LED dioda prekidač
Otpornik služi za:
□ uključivanje struje
□ proizvodnju struje
□ ograničavanje električne struje
Prekidač služi za:
□ uključivanje i isključivanje strujnog kruga
□ spremanje energije
□ proizvodnju električne energije
LED dioda:
□ proizvodi električnu energiju
□ svijetli kada kroz nju prolazi struja
□ prekida strujni krug
TIJEK NASTAVNOG SATA
UVODNI DIO
• provjera pribora i pripremljenosti učenika • kratko ponavljanje prethodnog gradiva • najava teme sata • razgovor o uređajima koje učenici koriste svakodnevno (mobitel, televizor, računalo)
OBRADA NOVOG SADRŽAJA
Učitelj pokazuje elektroničke komponente i objašnjava njihovu namjenu.
Učenici promatraju:
• otpornik • LED diodu • prekidač • bateriju
Objašnjava se njihova uloga u jednostavnom elektroničkom sklopu.
Učitelj demonstrira sastavljanje jednostavnog sklopa s LED diodom.
Prije praktičnog rada učitelj podsjeća učenike na pravila sigurnog rukovanja elektroničkim komponentama.
PRAKTIČNI RAD
Učenik uz pomoć učitelja sastavlja jednostavan elektronički sklop prema pripremljenoj shemi.
Učenik:
• prepoznaje elemente • pravilno povezuje elemente • promatra rad sklopa • primjenjuje osnovna pravila sigurnog rada
PONAVLJANJE I VREDNOVANJE
Učenik rješava individualizirani nastavni list.
Ime i prezime: ___________________________
1. Zaokruži elektroničke elemente.
otpornik stol LED dioda prekidač olovka baterija
2. Spoji pojam i njegovo značenje.
LED dioda ●
Otpornik ●
Prekidač ●
Baterija ●
○ ograničava električnu struju
○ svijetli kada kroz nju prolazi struja
○ uključuje i isključuje strujni krug
○ izvor električne energije
3. Označi točan odgovor.
Otpornik služi za:
□ uključivanje struje
□ ograničavanje električne struje
□ proizvodnju električne energije
Prekidač služi za:
□ uključivanje i isključivanje strujnog kruga
□ mjerenje struje
□ spremanje energije
LED dioda:
□ svijetli kada kroz nju prolazi struja
□ proizvodi električnu energiju
□ zaustavlja struju
4. Dopuni rečenice.
LED dioda __________________ kada kroz nju prolazi struja.
Prekidač __________________ i __________________ strujni krug.
Otpornik __________________ električnu struju.
5. Označi točno (T) ili netočno (N).
___ Baterija je izvor električne energije.
___ LED dioda svijetli kada kroz nju prolazi struja.
___ Prekidač služi za mjerenje električne energije.
___ Elektronički sklop sastavljen je od više elemenata.
6. (Baterija → Prekidač → Otpornik → LED dioda)
Što će se dogoditi kada zatvorimo prekidač?
□ LED dioda će svijetliti.
□ Ništa se neće dogoditi.
□ Baterija će nestati.
7. Nacrtaj smajlić ako znaš odgovor.
Koji element svijetli?
Koji element uključuje i isključuje strujni krug?
Koji element ograničava električnu struju?
Naučio/la sam:
□ prepoznati LED diodu
□ prepoznati otpornik
□ prepoznati prekidač
□ sastaviti jednostavan elektronički sklop
Pitanja za ponavljanje:
• Što je elektronički sklop? • Čemu služi otpornik? • Što radi LED dioda? • Čemu služi prekidač?
VREDNOVANJE ZA UČENJE
Kratki razgovor o naučenom:
• pojmovi koje smo usvojili • osnovni elektronički elementi • kako radi jednostavan elektronički sklop
Potaknuti učenika na samoprocjenu i pohvaliti njegov trud, zalaganje i aktivnost tijekom sata.
POTREBNA NASTAVNA SREDSTVA, POMAGALA I MATERIJALI
• kutija s elektroničkim komponentama • radni list • tehnička dokumentacija • baterija • spojne žice • LED dioda • otpornik • prekidač
KORELACIJSKE VEZE S OSTALIM PREDMETIMA I PODRUČJIMA
FIZ OŠ D.8.2. Analizira učinke električne struje.
FIZ OŠ D.8.3. Analizira električnu struju i napon.
IKT A.3.3. Aktivno sudjeluje u oblikovanju sigurnoga digitalnog okružja.
POD B.3.2. Planira i upravlja aktivnostima.
OSR A.3.3. Razvija osobne potencijale.
UKU B.3.1.1. Uz povremenu podršku samostalno određuje ciljeve učenja i planira učenje.
Razvijati razumijevanje mrežnog povezivanja i komunikacije među uređajima te poticati učenike na istraživanje načina prijenosa podataka internetom. Darovitim učenicima omogućiti produbljeno istraživanje mrežnih tehnologija, razvoj kritičkog mišljenja, rješavanje složenijih problema i primjenu profesionalnih alata za simulaciju računalnih mreža.
ODGOJNO-OBRAZOVNI ISHODI
Učenik:
• objašnjava ulogu IP adrese u mrežnoj komunikaciji
• opisuje putovanje podatkovnog paketa kroz mrežu
• koristi mrežne naredbe za dijagnostiku
• analizira rezultate mrežnih testiranja
• predlaže rješenja za mrežne probleme
• surađuje u rješavanju izazova
DODATNI ISHODI ZA DAROVITE UČENIKE
Daroviti učenik:
• analizira način funkcioniranja internetske komunikacije
• uspoređuje različite mrežne tehnologije i protokole
• procjenjuje učinkovitost mrežnih rješenja
• predlaže optimalnu mrežnu infrastrukturu za zadane potrebe
• samostalno koristi simulacijske alate za modeliranje računalnih mreža
• istražuje suvremene mrežne tehnologije i njihovu primjenu
• argumentirano obrazlaže vlastita rješenja i zaključke
• povezuje mrežne tehnologije sa stvarnim životnim situacijama
STRATEGIJE RADA S DAROVITIM UČENICIMA
• obogaćivanje sadržaja
• diferencijacija zadataka
• istraživačko učenje
• problemska nastava
• projektni rad
• otvoreni zadaci s više mogućih rješenja
• samostalno planiranje aktivnosti
• razvoj kritičkog i kreativnog mišljenja
• STEM pristup
• uporaba profesionalnih digitalnih alata
TIJEK NASTAVNOG SATA
MOTIVACIJA (10 min)
Aktivnost: „Pošalji poruku“
Nastavnik postavlja pitanje:
„Kako poruka iz Splita stigne do prijatelja u Zagrebu za manje od sekunde?“
Učenici putem Mentimetera upisuju svoje pretpostavke.
Nakon toga prikazuje se kratka animacija o prijenosu podataka internetom.
Razgovor:
• Što se događa između slanja i primanja poruke?
• Kroz koliko uređaja prolaze podaci?
• Može li poruka uvijek putovati istim putem?
ISTRAŽIVAČKI IZAZOV (15 min)
Aktivnost: „Detektivi mreže“
Učenici dobivaju uloge:
• Paket
• Router
• DNS
• Server
• Klijent
Glume prijenos podataka kroz učionicu.
Na podu su označene mrežne točke kroz koje podatkovni paket mora proći.
Daroviti učenici dodatno analiziraju:
• što se događa kada jedna mrežna točka prestane raditi
• kako mreža pronalazi alternativni put
• zašto internet nema samo jedan put prijenosa podataka
MINI PREDAVANJE (10 min)
Obrada sadržaja:
• IP adresa
• DNS
• Router
• Paket podataka
• LAN
• WAN
Vizualizacija mrežne komunikacije izrađena u Canvi.
PRAKTIČNA VJEŽBA (20 min)
Aktivnost: „Pronađi put“
Učenici koriste mrežne naredbe:
ping google.com
tracert google.com
ili
traceroute google.com
Zadatak:
• zabilježiti broj mrežnih skokova
• pronaći najudaljeniji poslužitelj
• usporediti rezultate učenika
• zaključiti zašto podaci ne putuju uvijek istim putem
Daroviti učenici:
• uspoređuju više mrežnih ruta
• analiziraju moguća uska grla mreže
• istražuju čimbenike koji utječu na brzinu prijenosa podataka
ESCAPE ROOM IZAZOV (15 min)
Digitalni bijeg iz mreže
Skupine rješavaju mrežne zadatke.
(Zadržavaju se svi postojeći zadaci iz tvog dokumenta.)
Nakon rješavanja učenici obrazlažu svoje odgovore i argumentiraju rješenja.
AKTIVNOST ZA DAROVITE UČENIKE
„Dizajniraj mrežu budućnosti“
Zadatak:
Grad Split gradi novu pametnu školu.
Potrebno je:
• osmisliti mrežnu infrastrukturu
• odrediti broj računala
• predložiti routere i pristupne točke
• osmisliti sigurnosne mjere
• predvidjeti mogućnost budućeg proširenja mreže
• nacrtati mrežnu shemu
Alati:
• Canva
• Draw.io
• Cisco Packet Tracer
Učenici predstavljaju rješenja te argumentiraju odabir mrežnih uređaja.
DIFERENCIRANI ZADACI
Osnovna razina
• prepoznati mrežne uređaje
• razlikovati LAN i WAN
Srednja razina
• analizirati IP adrese
• koristiti ping i traceroute
Napredna razina (daroviti)
• izraditi podmreže
• konfigurirati virtualnu mrežu
• simulirati mrežni promet u Cisco Packet Traceru
• predložiti sigurnosna rješenja
• analizirati mrežne probleme i predložiti njihovo rješavanje
ISTRAŽIVAČKI PROJEKT ZA DAROVITE UČENIKE
Naziv projekta:
„Kako funkcionira mreža moje škole?“
Zadatak:
Istražiti postojeću mrežnu infrastrukturu škole.
Projekt uključuje:
• analizu postojećeg stanja
• identifikaciju mrežnih uređaja
• procjenu kvalitete bežične mreže
• prijedlog poboljšanja
• procjenu potrebne opreme
• izradu nove mrežne sheme
Završni proizvod:
• prezentacija
• digitalni poster
• mrežna simulacija
• javno predstavljanje rezultata
Dodatni izazov:
Izraditi prijedlog mreže za pametnu školu budućnosti koja koristi umjetnu inteligenciju, IoT uređaje i sustave videonadzora.
ZAVRŠNA REFLEKSIJA (5 min)
Učenici na Padletu odgovaraju:
• Danas sam naučio/la…
• Najzanimljivije mi je bilo…
• Želio/la bih istražiti…
IZAZOV ZA DAROVITE UČENIKE
Istraži:
„Kako funkcionira Wi-Fi 7 i po čemu se razlikuje od prethodnih generacija bežičnih mreža?“
Rezultat prikazati kao:
• infografiku
• kratki video
• digitalni poster
• prezentaciju
VREDNOVANJE DAROVITIH UČENIKA
Posebno se vrednuje:
• kreativnost i originalnost rješenja
• dubina analize
• kvaliteta istraživanja
• samostalnost rada
• sposobnost rješavanja problema
• korištenje stručne terminologije
• kvaliteta prezentacije
• argumentiranje zaključaka
OČEKIVANI REZULTATI
Daroviti učenik:
• razumije način funkcioniranja mrežne komunikacije
• samostalno analizira mrežni promet
• koristi profesionalne alate za simulaciju mreža
• predlaže i obrazlaže mrežna rješenja
• razvija istraživačke i projektne kompetencije
• povezuje teorijska znanja sa stvarnim problemima
• razvija digitalne kompetencije potrebne za daljnje obrazovanje i život u digitalnom društvu
