STRUČNI ČLANAK
Strujni krugovi u našem domu: Način rada i kako nas štiti kućna električna instalacija
Autor: Alenka Šimić, prof.
OŠ kneza Branimira, Donji Muć
20.1.2026.
Sažetak
Svaki put kada pritisnemo prekidač na zidu ili uključimo punjač za mobitel u utičnicu, pokrećemo zatvoreni strujni krug u svom domu. Iako nam je električna energija u kućanstvu postala sasvim prirodna stvar, iza zidova se skriva čitav sustav žica, osigurača i zaštitnih uređaja. Ovaj stručni članak na jednostavan način objašnjava kako su organizirani strujni krugovi u modernoj kućnoj instalaciji, čemu služe pojedine žice u kabelima i kako nas tehnologija štiti od strujnog udara i požara.
Uvod: Put struje od pametnog brojila do utičnice

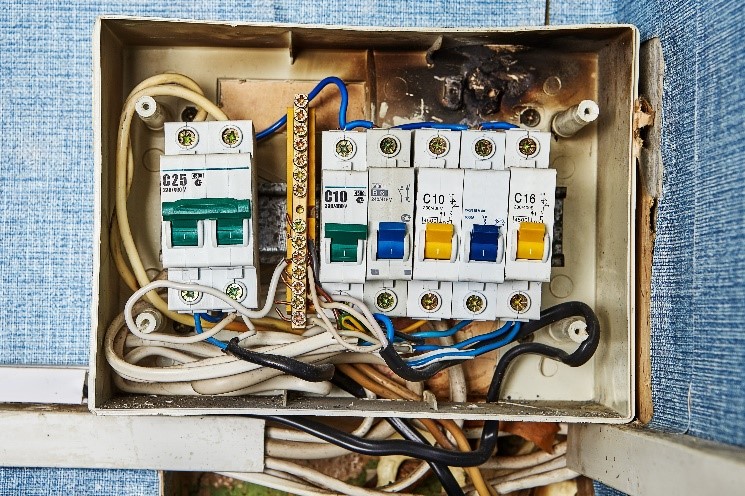

Nakon što prođe kroz glavno pametno brojilo električna energija ulazi u razvodni ormarić (razvodnu ploču) s osiguračima.
U starim sustavima imali smo samo jedan ili dva strujna kruga za cijelu kuću, pa bi uključenje perilice i glačala istovremeno često izbacilo glavnu sklopku. Moderna instalacija funkcionira potpuno drugačije. Ona je podijeljena na mnoštvo zasebnih strujnih krugova. To znači da rasvjeta u dnevnom boravku, utičnice u kuhinji, bojler u kupaonici i klima-uređaj rade na potpuno odvojenim linijama (krugovima).
Takva podjela ima dvije prednosti:
Sigurnost: Ako se dogodi kvar na kvaru u kuhinji, iskočit će osigurač samo za tu prostoriju, dok će u ostatku kuće svjetlo i dalje normalno raditi.
Prilagodba opterećenja: Uređaji koji troše puno energije (poput pećnice ili perilice rublja) dobivaju svoj vlastiti, “pojačani” strujni krug s debljim žicama.
Anatomija kućnog kabela: Što se skriva u zidu?
Kada bismo presjekli standardni električni kabel koji se polaže u zidove naših domova, u njemu bismo najčešće pronašli tri bakrene žice, svaka izolirana plastikom posebne boje. Te boje nisu odabrane slučajno; one su strogo propisane standardima kako bi svaki električar (ali i stanar) znao koja žica što radi:
- Faza (smeđa ili crna boja): To je “živa” žica kroz koju struja dolazi iz mreže u naše kućanstvo pod naponom od 230V. Ona nosi energiju i s njom uvijek treba rukovati s najvećim oprezom (nju detektira ispitivač napona)
- Neutralni vodič ili “Nula” (plava boja): To je povratna žica. Da bi struja uopće mogla teći i pokretati uređaje, strujni krug mora biti zatvoren. Struja dolazi kroz fazu, prođe kroz npr. žarulju i vraća se natrag u mrežu kroz plavu nulu.
- Uzemljenje (žuto-zelena boja): Ovo je najvažnija žica za našu sigurnost. Kroz nju u normalnom radu nikada ne teče struja. Ona je izravno povezana s metalnim kućištima naših uređaja (poput štednjaka ili perilice) i vodi duboko u zemlju ispod kuće. Ako se neka žica unutar perilice ošteti i dotakne metalni oklop, struja neće udariti čovjeka koji je dotakne, nego će kroz žuto-zelenu žicu sigurno otići u zemlju.
Čuvari naših života: Osigurači i FID sklopka
Električna struja je izuzetno koristan, ali i opasan sluga ako pobjegne kontroli. Zbog toga svaki pojedinačni strujni krug u razvodnom ormariću ima svog “čuvara”.
Automatski osigurači (Zaštita od požara)
Nekada smo imali stare, topljive osigurače u kojima je pucala tanka žica pa smo ih morali mijenjati. Danas koristimo moderne automatske osigurače koji rade poput prekidača. Njihova glavna uloga je zaštita instalacije i žica u zidu.
Ako u jednu utičnicu preko produžnog kabela uključimo previše jakih potrošača, kroz žice će poteći previše struje. Žice bi se počele grijati, plastika bi se rastopila i mogao bi izbiti požar. Automatski osigurač to prepoznaje (pomoću bimetalne trake koja se savije od topline) i u djeliću sekunde “iskoči” te prekida strujni krug prije nego što nastane šteta.
FID sklopka (Zaštita ljudskih života)
Dok osigurači štite žice i uređaje, FID sklopka (u narodu poznata i kao “strujna zaštitna sklopka”) štiti izravno ljudske živote, a obavezna je u svim modernim kupaonicama i kućanstvima.
Njezin princip rada je da ona neprestano uspoređuje količinu struje koja ulazi kroz fazu (crnu ili smeđu žicu) i količinu struje koja se vraća kroz nulu (plavu žicu). Te dvije količine moraju biti u miligram točno jednake.
Ako čovjek dotakne oštećeni kabel, dio struje će kroz njegovo tijelo otići u pod (zemlju). FID sklopka u tom trenutku vidi da se kroz plavu žicu vraća manje struje nego što je ušlo kroz smeđu. Ona shvaća da struja negdje “curi” (jer prolazi kroz čovjeka) i isključuje kompletnu struju u cijeloj kući za manje od 0,03 sekunde brže od jednog otkucaja ljudskog srca, čime spašava život od smrtonosnog udara.
Zaključak: Kultura sigurnosti
Poznavanje kućnih električnih instalacija nije važno samo za profesionalne električare, već spada u temeljnu tehničku pismenost i kulturu svakog pojedinca u 21. stoljeću. Razumijevanjem načina na koji strujni krugovi funkcioniraju, zašto imamo osigurače i čemu služi uzemljenje, možemo spriječiti nesreće i pravilno reagirati u kriznim situacijama.
Moderne kućne instalacije danas postaju sve naprednije. Uz klasične kabele u zidove sve češće polažu i mrežni kabeli te sustavi za automatizaciju koji omogućuju da pametna kuća sama gasi strujne krugove kada u prostoriji nema nikoga. Ipak, bez obzira na razinu tehnologije, osnovni zakoni fizike i tri osnovne žice u zidu ostaju temelj naše električne sigurnosti.
